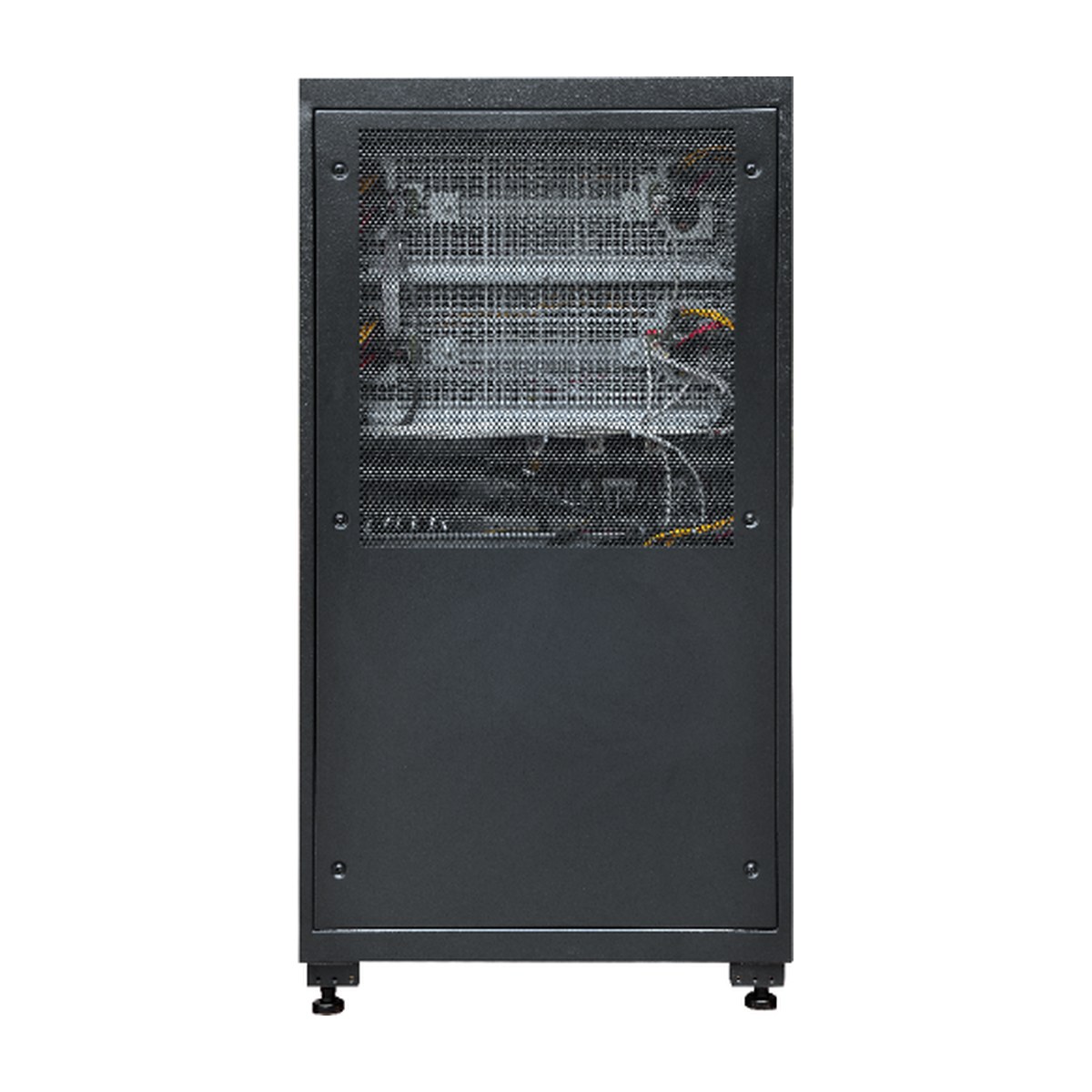

HAT33060-HAT33500X
60 – 500 kVA
Los SAI trifásicos de la serie HAT33 X aplican tecnología avanzada que aumenta el rendimiento y la fiabilidad: dos DSP de alta velocidad con control digital completo para garantizar una alta calidad de la fuente de alimentación, un alto factor de potencia de entrada y una baja distorsión de la corriente de entrada
- Familia
- SAI / UPS
- Subcategoría
- SAI ONLINE TRIFÁSICO STAND ALONE
- Referencia
- HAT33060-HAT33500X
Características principales
Alta eficiencia
Hasta 96%.
Alto factor Potencia > 0
99; Corriente de entrada THDi <3%.
Protección múltiple, protección sobrecalentamiento con 8 sensores, sobrecarga, batería bajo voltaje, fallos del ventilador, cortocircuito
Cuatro interruptores automáticos
Que brindan protección completa cuando ocurre un fallo.
Arranque en frío desde batería
Gestión de la batería con control de carga inteligente
Amplía en gran medida la duración de la batería.
Especificaciones técnicas
| Característica | HAT33060X / HAT33080X | HAT33090X / HAT330100X | HAT33120X / HAT33150X | HAT33200X | HAT33250X / HAT33300X | HAT33400X / HAT33500X |
|---|---|---|---|---|---|---|
| General | ||||||
| Capacidad del sistema | 60kVA · 80kVA · Entrada | 90kVA · 100kVA · Entrada | 120kVA · 150kVA · Entrada | 200kVA · 150kVA · Entrada | 250kVA · 300kVA · Entrada | 400kVA · 500kVA · Entrada |
| Fase | 3 fases + neutro + tierra, 380 V / 400 V / 415 V (línea-línea) | |||||
| Frecuencia nominal | 50/60 Hz | |||||
| Voltaje de tasa | 380/400/415Vac (línea-línea) | |||||
| Frecuencia de tarifas | 50/60 Hz | |||||
| Rango de frecuencia de derivación | Ajustable, ±1 Hz, ±3 Hz, ±5 Hz | |||||
| Sobrcarga de derivación | 125% de funcionamiento a largo plazo 130% durante 10 minutos, 150% durante 1 minuto >150% durante 300 ms · Salida | 125% de funcionamiento a largo plazo 130% durante 10 minutos, 150% durante 1 minuto >150% durante 300 ms · Salida | 125% de funcionamiento a largo plazo 130% durante 10 minutos, 150% durante 1 minuto >150% durante 300 ms · Salida | 125% de funcionamiento a largo plazo 130% durante 10 minutos, 150% durante 1 minuto >150% durante 300 ms · Salida | 110% de funcionamiento a largo plazo 125 % durante 5 minutos 150 % durante 1 minuto >150 % durante 1 s · Salida | 110% de funcionamiento a largo plazo 125 % durante 5 minutos 150 % durante 1 minuto >150 % durante 1 s · Salida |
| Regulación de voltaje | 1% para la carga de equilibrio 1,5% para carga de desequilibrio | |||||
| Precisió de voltaje | ±1% | |||||
| Voltaje | ±240Vdc | |||||
| Potencia de carga | Hasta un 20% * Potencia activa de salida | |||||
| Eficacia (Modo de CA) | 95% | 96% | 95% | 96% | 96% | 96% |
| Eficacia (Modo ECO) | 99% | |||||
| Monitor | Pantalla táctil LCD + LED + teclado de 10,4" (240 kVA-500 kVA) o 7'' (60 kVA-200 kVA) | |||||
| Clase IP | IP20 | |||||
| Opción | Tarjeta SNMP, Kit paralelo, SPD, LBS, Filtro de polvo | |||||
| Entrada | ||||||
| Entrada doble | Estandar | Estandar | Estandar | Estandar | Opcional | Estandar |
| Rango de volaje entrada | 304 ~ 478Vac (Line-Line) Carga completa 228V ~ 304Vac (Line-Line) Disminución de carga linealmente de acuerdo con el voltaje de fase mínimo | |||||
| Rango de frecuencia entrada | 40Hz~70Hz | |||||
| Entrada PF | >0.99 | |||||
| THDi de entrada | <3% (100% de carga lineal) · Puentear | |||||
| Rango de voltaje de entrada | Configurable, -40%~+25% | |||||
| Salida | ||||||
| Salida PF | 1 | |||||
| Salida THDu | <1% , Carga lineal; <5.5%, Carga no lineal | |||||
| Factor cresta | 3:01 | |||||
| Sobrecarga del inversor | 110% for 1 hour 125% for 10 mins 150% for 1min >150% for 200 ms · Batería | |||||
| Baterías | ||||||
| Número de baterias | 40 piezas (configurable: número par de 32 a 44) | |||||
| Arranque en frio de la bateria | Opcional · Sistema | Opcional · Sistema | Opcional · Sistema | Opcional · Sistema | Opcional · Sistema | Estándar · Sistema |
| Eficacia (Modo de bateria) | 95% | 96% | 95% | 96% | 96% | 96% |
| Comunicaciones y señalización | ||||||
| Interfaz | RS232, RS485, contacto seco programable, USB | |||||
| Condiciones ambientales | ||||||
| Temperatura | Funcionamiento: -40~70 °C | |||||
| Humedad relativa | 0 ~ 95% sin condensación | |||||
| Altitud | <1000m. Dentro de 1000 m a 2000 m 1% de reducción de potencia por cada 100 m de aumento | |||||
| Ruido (a 1 metro) | 65dB @ 100% de carga, 62dB @ 45% de carga | |||||
| Normativa | ||||||
| Normas aplicables | Seguridad: IEC/EN 62040-1 EMC: IEC/EN 62040-2 Rendimiento: IEC/EN 62040-3 · Fisico | |||||
| Dimensiones y peso | ||||||
| Peso | 170 · 210 | 231 · 210 | 266 · 305 | 350 · 305 | 445 · 490 | 810 · 900 |
| Dimensiones | 600 * 980 * 950 · 600 * 980 * 1150 | 600 * 980 * 1400 · 600 * 980 * 1150 | 600 * 980 * 1400 · 650 * 960 * 1600 | 650 * 960 * 1600 | 650 * 970 * 2000 · 650 * 960 * 1600 | 1050 * 1000 * 2000 · 1300 * 1000 * 2000 |
